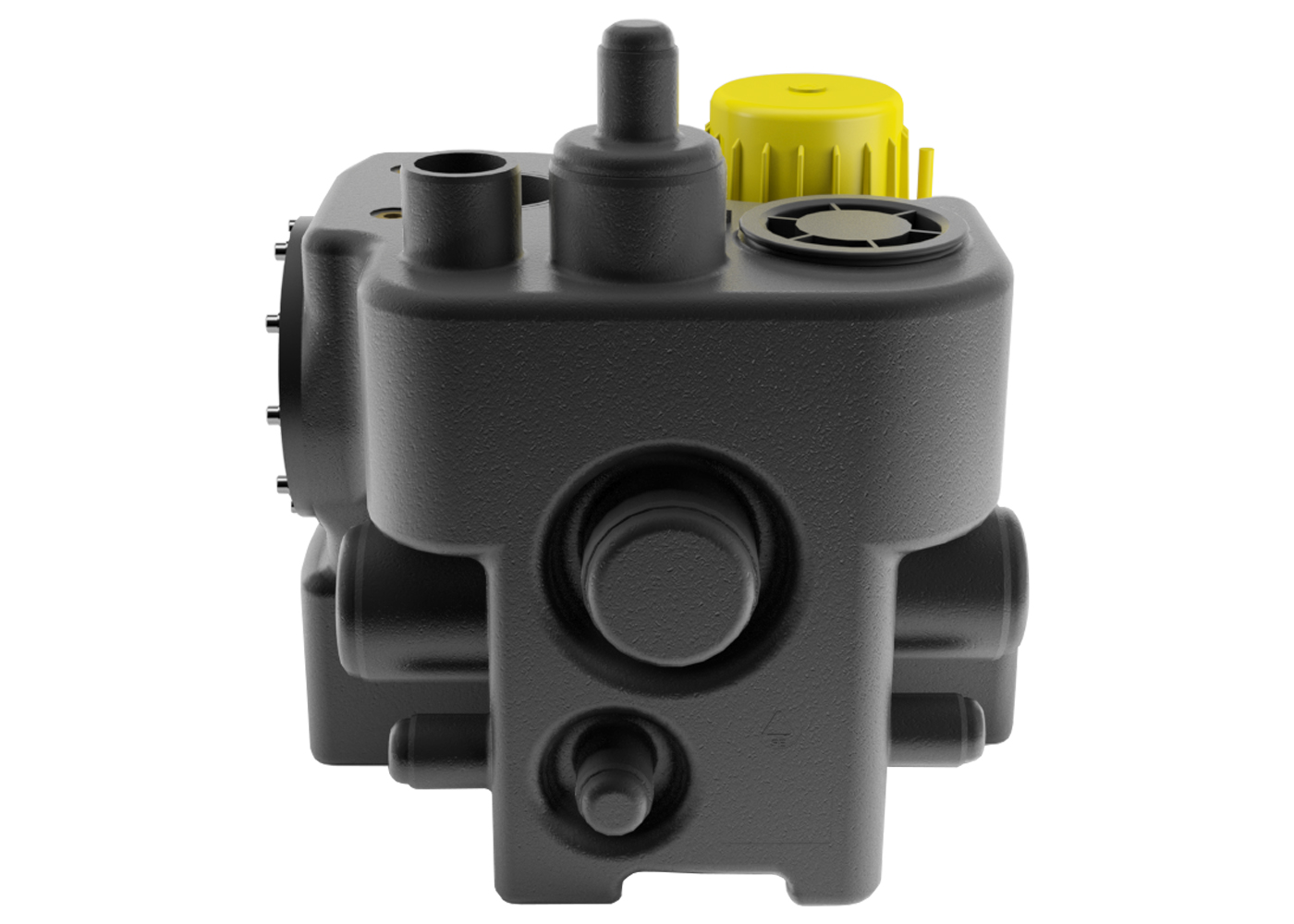

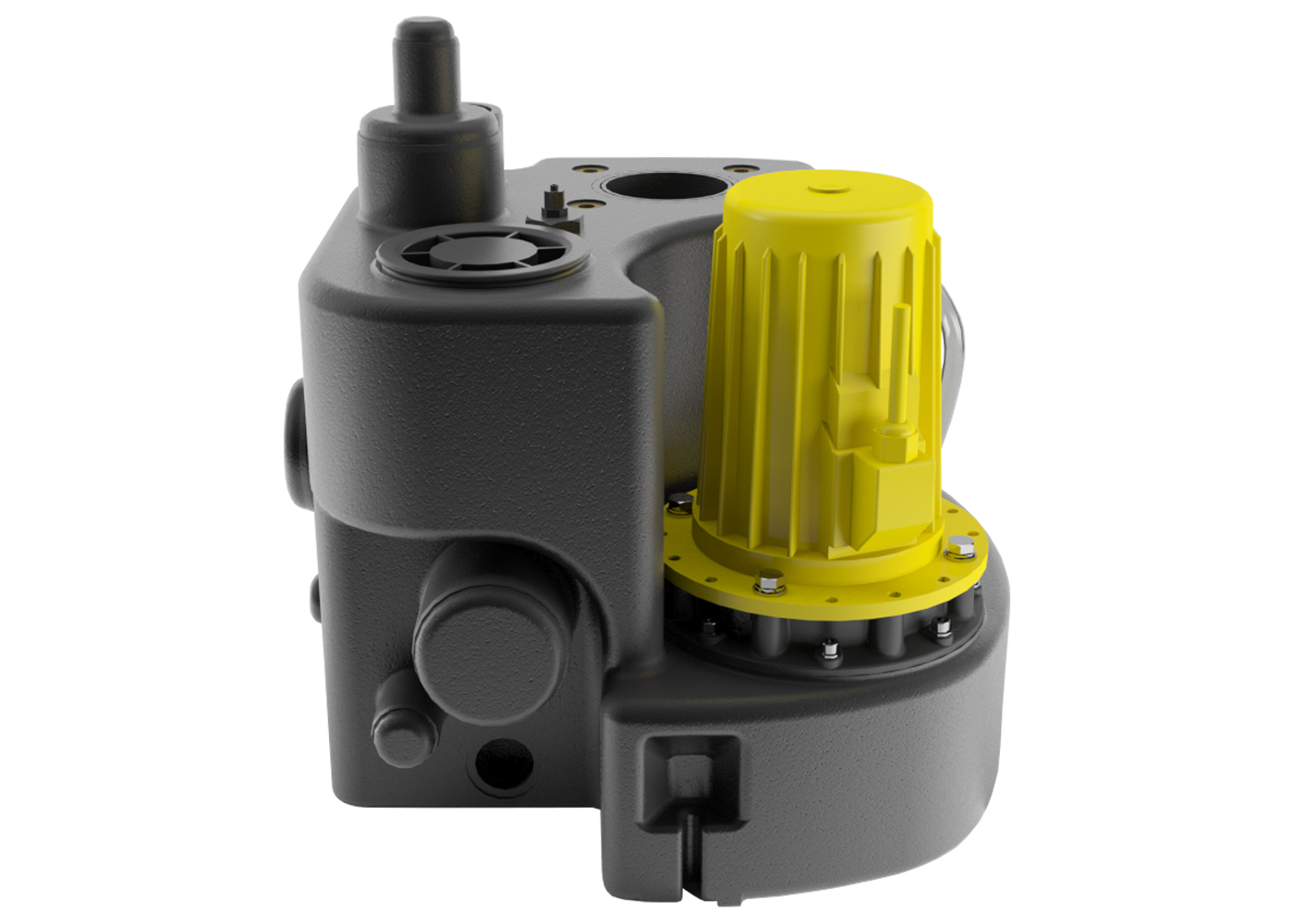

Kompaktboy 3,0 D 2P 400 V

Modelo
- Tanque coletor em polietileno com 55 l de volume (19 l - 45 l de volume de comutação, de acordo com a profundidade de entrada)
- Bomba de roda Vortex com elevada eficiência e ruído de funcionamento reduzido
- Vedação através de vedação mecânica e vedante de eixo com reservatório de óleo intermédio
- Entradas para tubo HT x DN 100, 3 x DN 50 e 1 x DN 50/100
- Ligações adicionais de 1 ½“ para bomba manual de membrana
- Ventilação DN 70 (Ø 75 mm)
- Temperatura máx. do material transportado 55 °C
- Modo de operação S3 – 25%
- Grau de proteção IP 68
Aplicações
- Transporte de águas residuais domésticas a partir de um apartamento com cave ou de uma habitação unifamiliar
- Para instalação acima do solo em compartimentos protegidos contra o frio abaixo do nível de refluxo
Escopo de fornecimento
- Instalação completamente montada com cabo de ligação de 3,5 m para o motor e mangueira pneumática de 3,5 m para o sistema de controlo
- Com válvula de retenção integrada DN 100 (exceto no Kompaktboy 3,0-2P, que possui válvulas de retenção instaladas em ferro fundido cinzento)
- Flange de passagem DN 100 para tubo de pressão (opcionalmente DN 80)
- Ligação flexível com braçadeiras para tubo de pressão e de ventilação
- Incl. ZPS1: controlo de nível confortável, pneumático com microcontrolador, LCD de texto para nível de enchimento, manutenção, horas de funcionamento e mensagens de erro, assim como sistema de alarme dependente da rede na caixa de distribuição para montagem em espaços interiores
Número do artigo

10466

Fonte de alimentação

400 V

Frequência

50 Hz

Potência P1

3.800 W

Potência P2

3.000 W

Corrente nominal

6,2 A

Número de rotações

2800 U/min

Temperatura máxima

55 °C

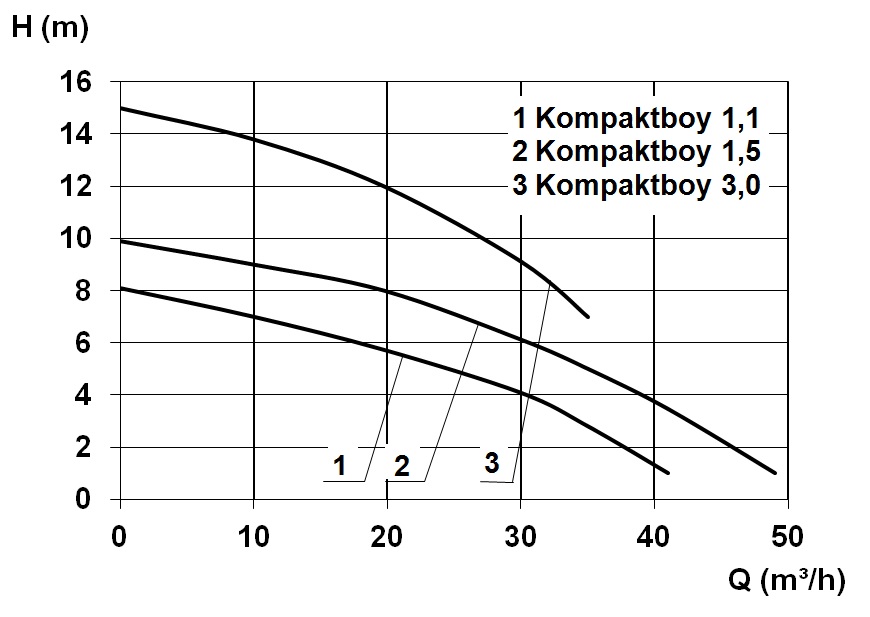

Fluxo máximo

35,0 m³/h

Montante máximo de financiamento

15,0 m

Passagem livre

50 mm

Largura

540 mm

Comprimento

564 mm

Dimensão (la x h x lo)

580 mm x 600 mm x 790 mm

Equipamento

Com comando da bomba pneumático para bombas individuais

	Nome do produto	Número do artigo

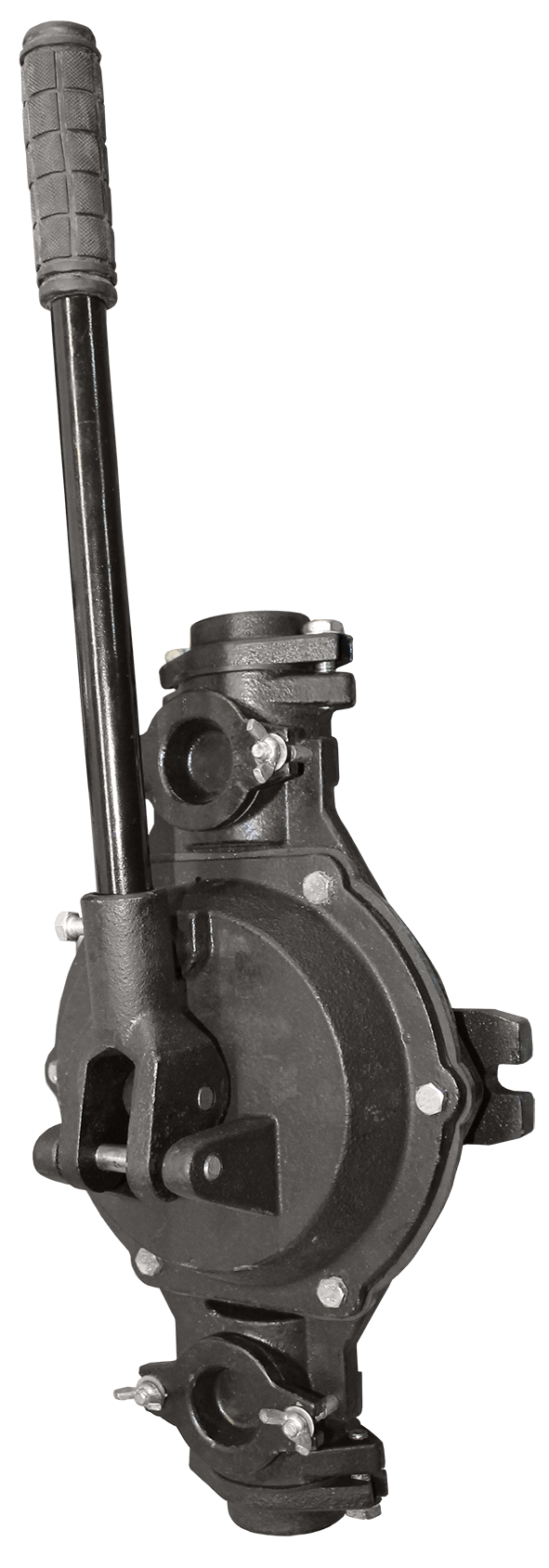

	Bomba manual membrana 1 1/2	10430
	Válv. mudança 3 vias 1 1/2" RG	10433
	Válv.corrediça entr. KS DN 100	10642

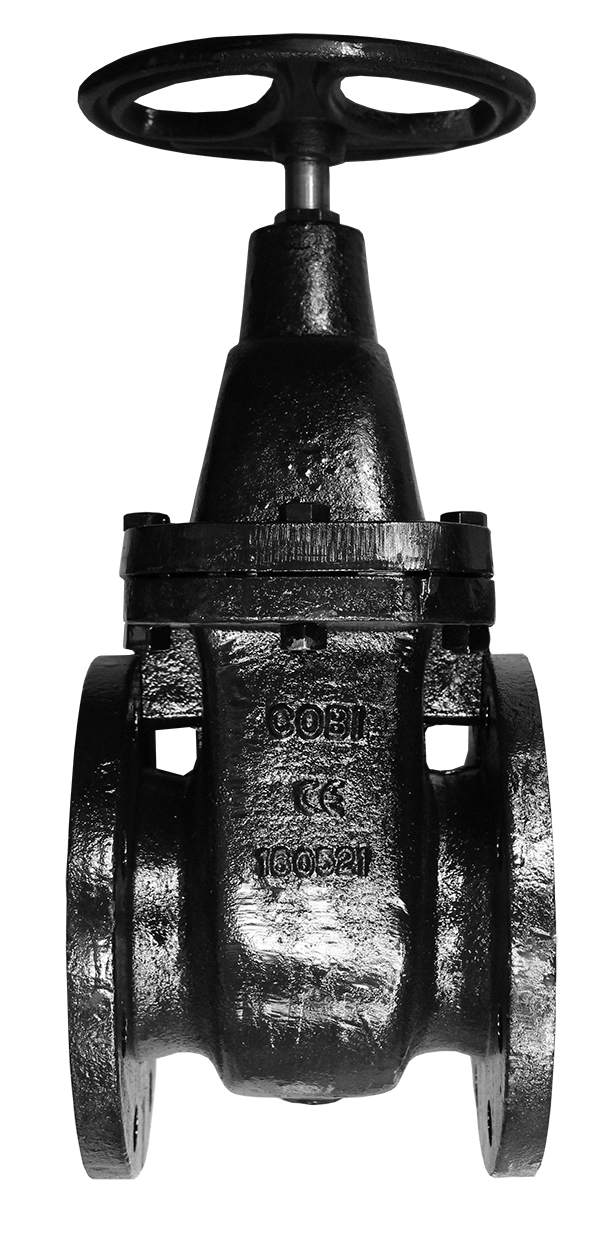

	Válvula de bloqueio DN 100 GG	10649
	Buzina pequena 230 V	12068
	Buzina pequena HP - 12 VCC	12076

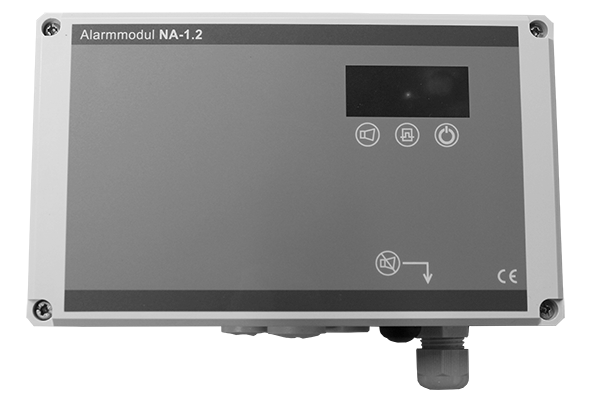

	Apar.comutação alarme NA	13001
